消失模烘干 消失模白模热风烘干机注意事项

消失模烘干 消失模白模热风烘干机注意事项行业资讯：消失模铸造涂料水基涂料组成成分中，水占有一定的比例，为了保证消失模铸件质量不受影响，水基涂料在消失模模样上涂挂之后必须进行烘干操作，目的是为了降低浇注时的发气量，谨防消失模铸件产生铸造缺陷，因此水基涂料在泡沫塑料模样上涂挂后的干燥环节对于铸件的生产有着十分重要的意义。

消失模烘干机的使用，要注意表干不是真的干了！消失模铸造涂干，不是涂料含水量的多少决定烘干时间的长短。含水量65%和45%的涂料挂涂在白模上，挂在同一个烘房里各种条件都一样的情况，达到所谓的干，即目测的干，会有好几个小时的区别。

在消失模烘干机的使用过程中，消失模铸造的目测干的程度，事实上涂料涂层中残留的水份远远没有达到烘干的程度。以使用45-50摄氏度、干湿度10%以下条件的消失模烘干房，所谓目测已干的消失模白模，还要再烘24小时以上，甚至更长时间，才能把湿涂料烘到真正干，避免不良率升高。

以某种铸件为例，烘干时间的长短（提示涂层的真正的干燥程度）与不良率有明显的关系，足见一定要达到真正涂层的干燥是非常重要的。

消失模要先在室温下通风晾两天，然后再在低温烘干房通风干燥2天，接下来才是在在高温烘干房干燥1天。控制好空气湿度对消失模烘干关系很大，在室温下干燥，需要把空气湿度≤30%RH；在烘干房通风干燥的时候，干燥房干燥时温度控制在25-35℃，注意房内通风条件，湿度为≤25%RH；在高温干燥房干燥时温度控制在35-40'C，注意房内通风条件，湿度为≤20%；烘干好后的白模那是不能立即使用的，这个时候需要放在中转库中，温度30C左右，湿度≤20%RH。

烘干的白模表面有很好的光泽、用手捏有良好的回弹力，如果干燥不好，表面会出现鱼鳞状，也就是常说的模样的三次发泡现象。在此干燥工艺控制中，模样残余挥发份要控制在3%以下，模样中残余水分要控制在：灰铁、球铁件<0.2%，铸钢件<0.1%。

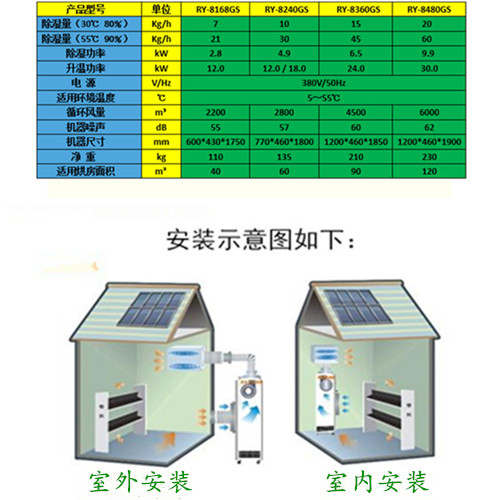

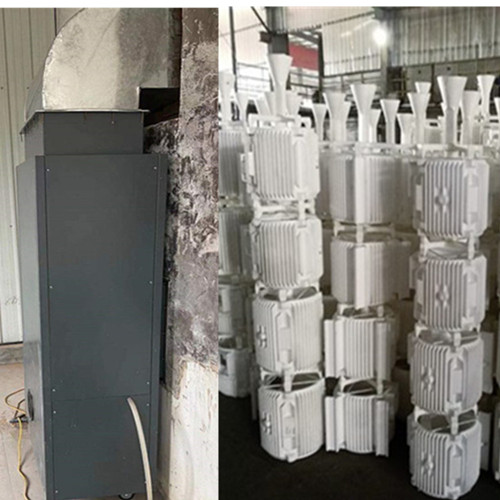

因此建议使用RY-8240GS系列消失模白模热风烘干机，由压缩机、蒸发器、套管冷凝器、离心风机、电热系统等主要部件组成，集加热升温、空气除湿功能于一体（适用温度范围5-55℃），在除湿过程中通过电热系统辅助升温，除湿过程不用排气，能量损耗低，用于消失模白模烘干效果好。
